        零跌落試驗機


      •
          產品型號：

        HD-A520-3


        •

      •
          生產研銷：

        廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港


        •

      •
          產品品牌：

        海達儀器


        •

      •
          出貨周期：

        7~15天


        •

      •
          咨詢熱線：

        陳經理 13544641555（微信同號）


        •
         點擊查看價格，咨詢在線客服












      • 產品性能介紹
        •

        Product detail parameters






	A520-3跌落試驗儀_1_1.JPGA520-3跌落試驗儀_2_1.JPGA520-3跌落試驗儀_3_1.JPGA520-3跌落試驗儀_4_1.JPGA520-3跌落試驗儀_5_1.JPG




	一、零跌落試驗儀產品功能

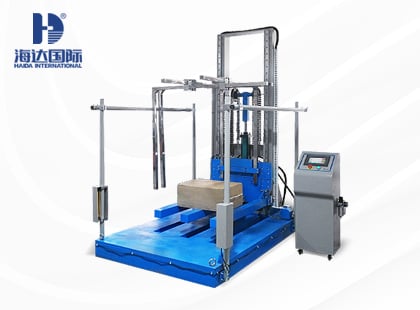

	海達儀器HD-A520-3零跌落試驗儀，主要用于考核包裝件、家居用品等在實際運輸、裝卸過程中受到跌落沖擊的影響程度，評定包裝件在搬運過程中耐沖擊強度和包裝設計的合理性。









	二、零跌落試驗儀主要技術參數












						指標






						參數










						控制方式






						PLC控制










						顯示方式






						觸摸屏顯示










						數據輸出






						USB輸出










						負載






						≤500 kg










						跌落高度






						0 ～ 1000 mm










						上升速度






						約2m/min










						E字支架間隔






						220mm










						驅動方式






						油缸、氣缸驅動










						液壓單元組合






						1.5kW（2HP） 40L油箱










						試樣






						適用于各類包裝材料/冰箱/桌椅/箱柜/等










						試樣尺寸






						面跌落：最大約1200mm×1200mm×1200mm（L*W*H）










						棱角跌落：最大約800mm×800mm×800mm（L*W*H）










						儀器外形尺寸






						約2300mm×1490mm×1950mm（L*W*H）










						重   量






						約1380kg










						氣   源






						≥0.6MPa










						電   源






						3∮ AC380V










						整機功率






						約1.6kW










						主要測試項目






						測試各類包裝材料/冰箱/桌椅/箱柜等的抗跌落沖擊損壞的能力

















	三、零跌落試驗儀操作原理




	測試時把樣品放置在E字支架上，確定測試方式（面跌落、棱跌落、角跌落），使用扶架固定樣品，操作面板控制釋放裝置，使樣品升到設定高度后以自由落體的方式跌落到底板上，根據得出的數據可直觀的表現出產品是否符合標準。










	四、零跌落試驗儀試驗標準




	GB/T 4857.5-92包裝 運輸包跌落試驗方法。









	五、零跌落試驗儀產品特點




	（一）硬件特點




	1.海達儀器HD-A520-3零跌落試驗儀整體采用加厚方通、槽鋼和實心鋼組成，避免測試過程產生的撞擊移位，保證機器的穩定性；




	2.機器外觀采用烤漆噴涂工藝，防銹能力高、外型美觀；




	3.載物E字支架負重強，最高可達500kg；




	4.使用拉線位移編碼器實時反饋提升高度，保證數據的準確性；




	5.載物E字支架跌落到底板后，底板上有防二次沖擊撞擊裝置，保證數據的準確性。




	（二）軟件特點




	1.采用觸摸屏PLC程序控制，操作便捷；




	2.行程限位保護、漏電保護設計，保證操作安全；




	3.異常故障報警提示，保證操作安全。
