一、電池重物沖擊試驗機用途/原理

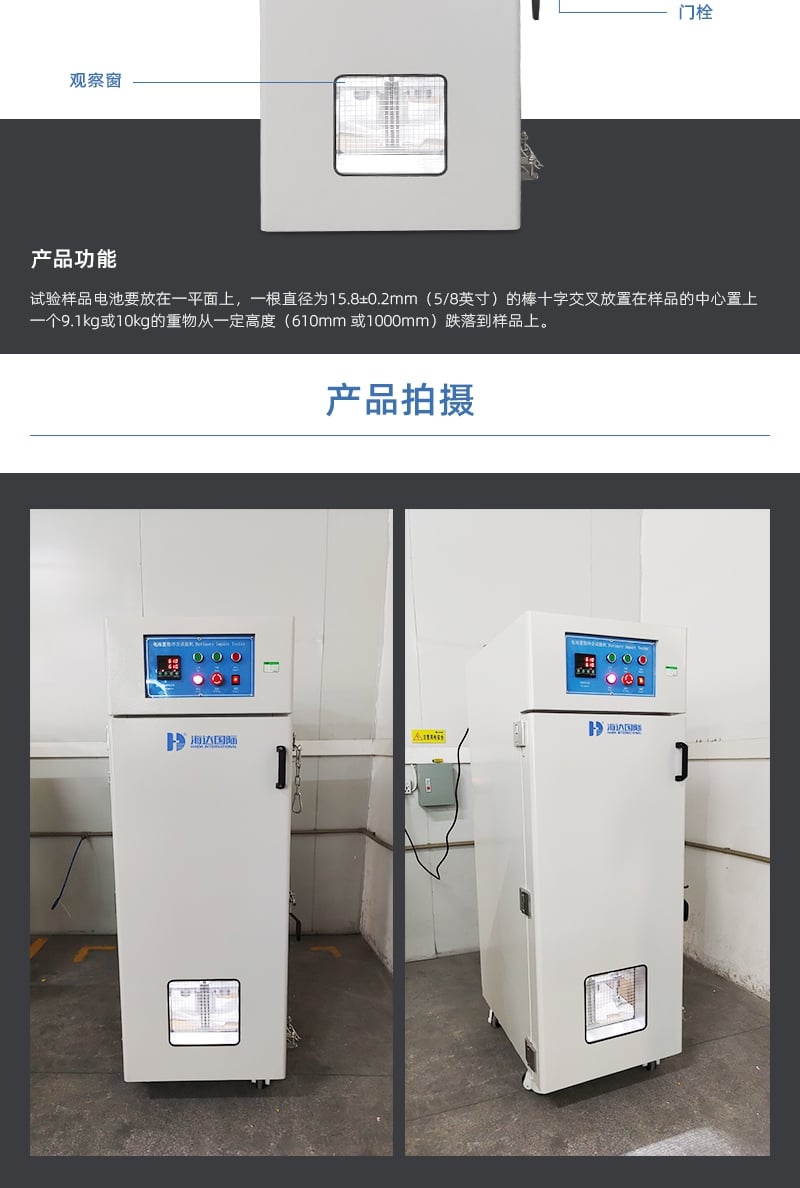

　　1、試驗樣品電池要放在一平面上，一根直徑為15.8±0.2mm(5/8英寸)的棒十字交叉放置在樣品的中心置上。一個9.1kg或10kg的重物從一定高度(610mm 或1000mm)跌落到樣品上。圓柱形或方形電池在接受沖擊試驗時，其縱軸要平行于平面，垂直于鋼柱的縱軸。方形電池的最長軸垂直于鋼柱，最大面垂直于沖擊方向，每只電池只接受一次沖擊試驗。

二、電池重物沖擊試驗機依據標準

　　1、UL1642、UL 2054《鋰電池標準》

　　UN38.3《鋰電池及電池組測試標準規章》

　　IEC62133GB/T 18287-2013《蜂窩電話用鋰離子電池總規范重物沖擊試驗》

　　GB 31241-2014《便攜式電子產品用鋰離子電池和電池組 安全要求》

　　GB-31241-2014《 便攜式電子產品用鋰離子電池和電池組安全要求》

　　QB/T2502《鋰離子蓄電池總規范》

三、電池重物沖擊試驗機技術參數

　　1)、落球重量：9.1kg±0.46kg(20±1磅) 和10kg

　　2)、沖擊高度：610 mm 和1000mm(限位可自由調整)測試最大高度1000mm。

　　3)、高度顯示：通過高度表顯示，精確到1mm

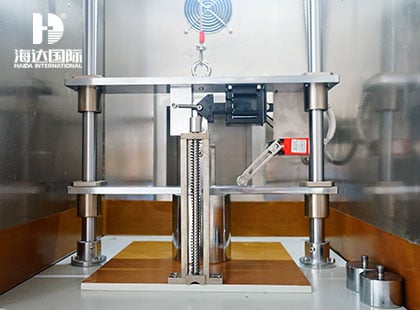

　　4)、沖擊方式：將落球提升到一定高度后釋放，落球在垂直方向自由落下，不傾斜不搖晃;

　　5)、橫 杠：15.8±0.2mm(5/8英寸)的鋼棒

　　6)、內箱材質：SUS#304不銹鋼板，厚度1mm,1/3處加貼鐵氟熔膠布，耐高溫，防腐蝕，絕緣易清潔

　　7)、外箱材質：冷軋板烤漆處理，厚度1.5mm

　　8)、排風口：位于箱體背面,直徑120mm,外接直徑110mm排風導筒，方便外接實驗室大功率抽風機;

　　9)、控制器與測試箱體遠程線控距離：10m

　　10)、可測電池最大尺寸：1000*600*500mm

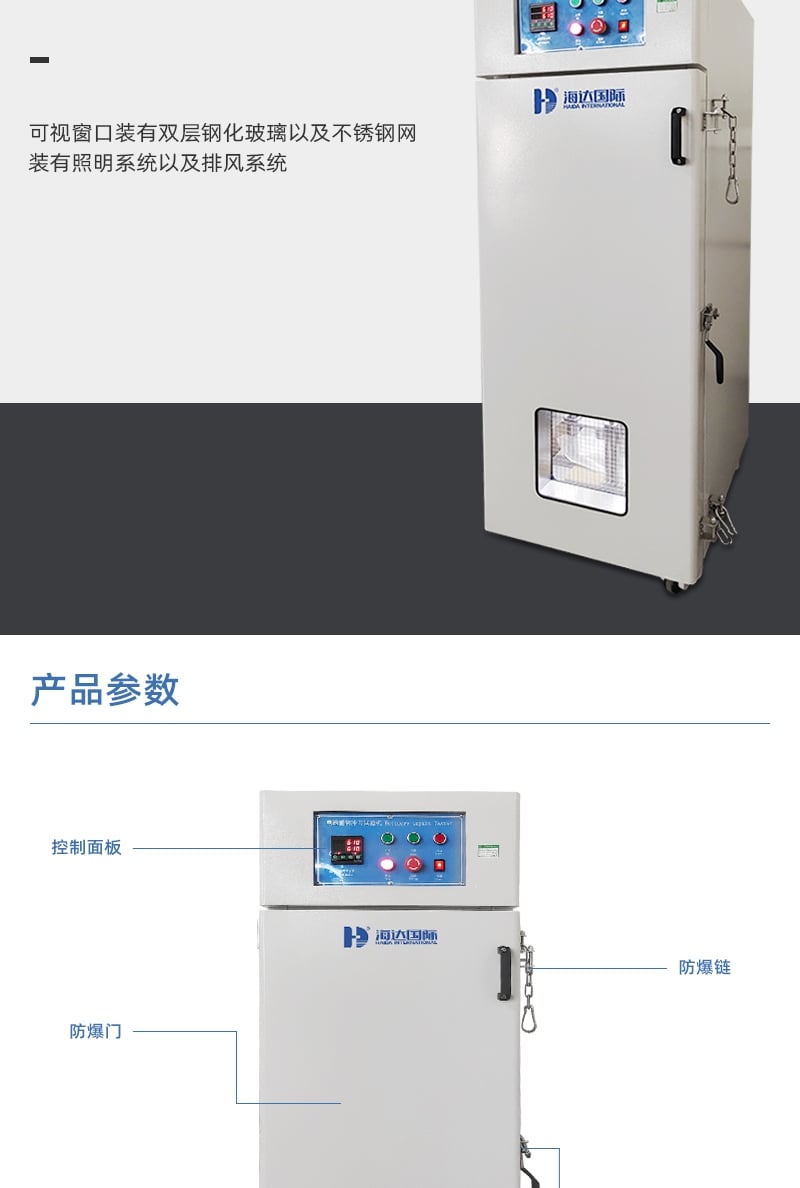

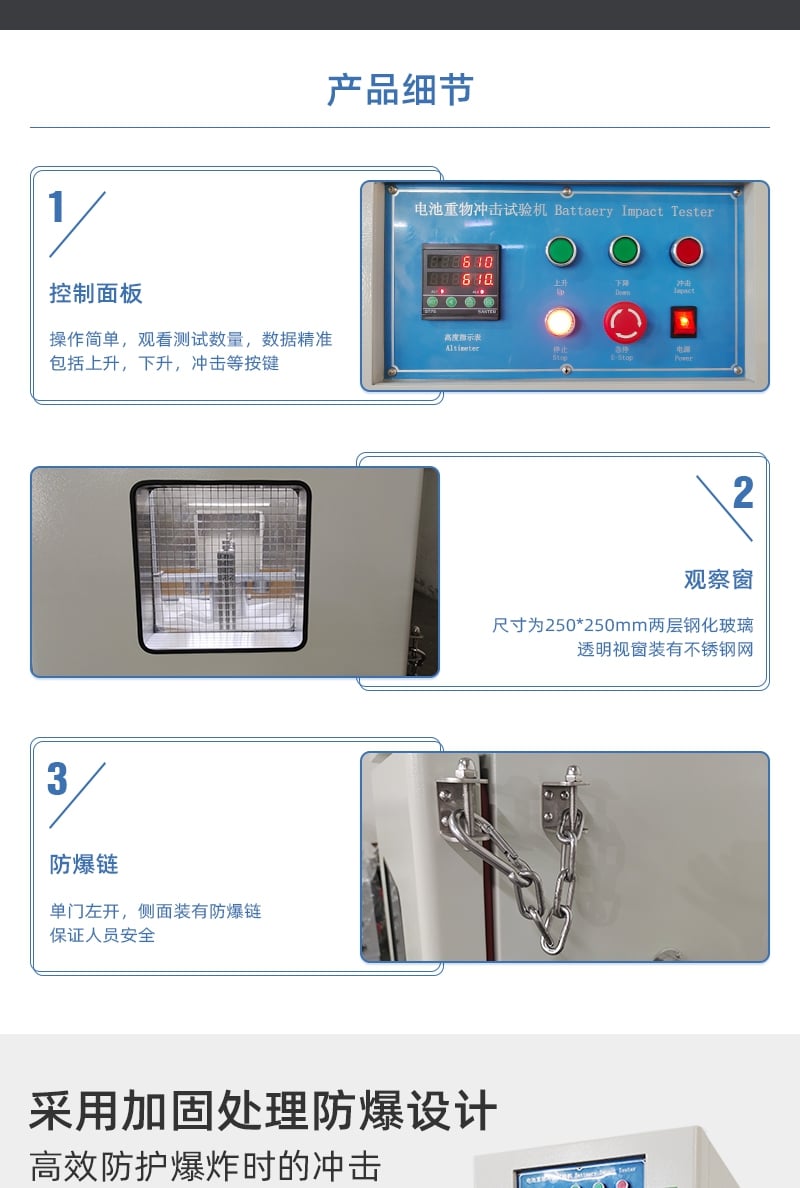

　　11)、箱 門：單門雙層門，開鋼化玻璃觀察窗，冷拉手門鎖,箱門加硅膠發泡迫緊條;

　　12)、上下沖擊面：不銹鋼板

　　13)、可視窗口：300mm*300mm

　　14)、使用電源：1∮，AC220V， 3A

　　15)、電源功率： 700W

　　16)、重 量(約)：約250kg

　　17)、體 積(約)： 700X800X1650mm (長X寬X高,不含控制器 )
