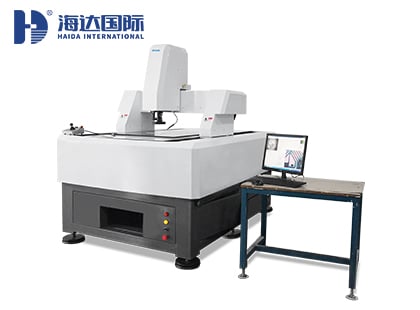

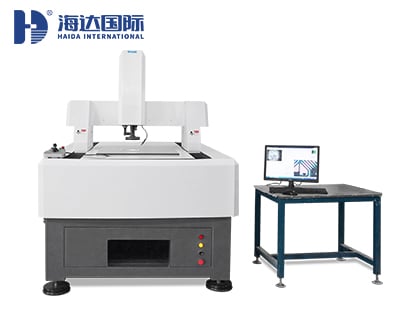

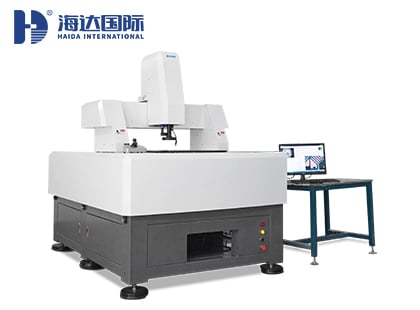

一、龍門式全自動影像測量儀產品簡介

1、廣泛用于航空航天、大型汽車零部件平面尺寸、科研教學、電工電子、玻璃蓋板、LCP膠片、PCB線路板孔位及外形尺寸、大尺寸絲印網板、塑膠板、背光源板、大尺寸沖壓件、太陽能反光板、TFT面板外型尺寸、LTPS 、OLED面板外型尺寸、32′-85′電視機面殼外形及各個孔位等尺寸精度檢測。

二、龍門式全自動影像測量儀工作原理

1、龍門全自動光學影像測量儀工作原理：被測工件（置于工作臺上）由LED表面光或輪廓光（在底座內）照明后，經變焦距物鏡與彩色CCD攝影機罩殼內攝取被測零件影像，再通過S端子傳送至計算機及顯示器上，軟件在顯示器上產生的視頻十字線為基準，對其進行瞄準測量，通過工作臺帶動光學尺與在X、Y方向上移動，取空間各點坐標值，由轉接卡至計算機，對測量坐標值進行編程自動幾何運算，完成各種數據自動測量和數據自動采集工作。

三、龍門式全自動影像測量儀技術參數

1、行程：600x500mm
2、測量精度：X、Y向：（3+L/200）um，Z向：（5+L/200）um
3、重復精度：3um
4、光學放大倍率0.7-4.5倍，影像放大倍率34-156倍
5、山東濟南青“00”級大理石立柱及底座。
6、邁特自動變倍鏡頭
7、3環8區LED光源，亮度可調。
8、英國雷尼紹1um光柵尺。
9、美國TEO1/3"彩色相機
10、臺灣高精密研磨級滾珠絲桿和高精密直線導軌傳動
11、日本松下電機
