一、方案概述

在電子電氣與半導體行業，PCB電路板的長期穩定性和焊點可靠性是決定產品壽命與品質的核心。為模擬PCB在嚴苛環境（如汽車電子、戶外設備、工業控制）下可能遇到的極端溫度沖擊與濕度考驗，本方案依據國際電工委員會（IEC）及國家標準，制定了一套完整的PCB高低溫循環與恒溫恒濕測試解決方案，旨在提前發現潛在的設計與工藝缺陷，提升產品市場競爭力。

二、測試標準與設備選型

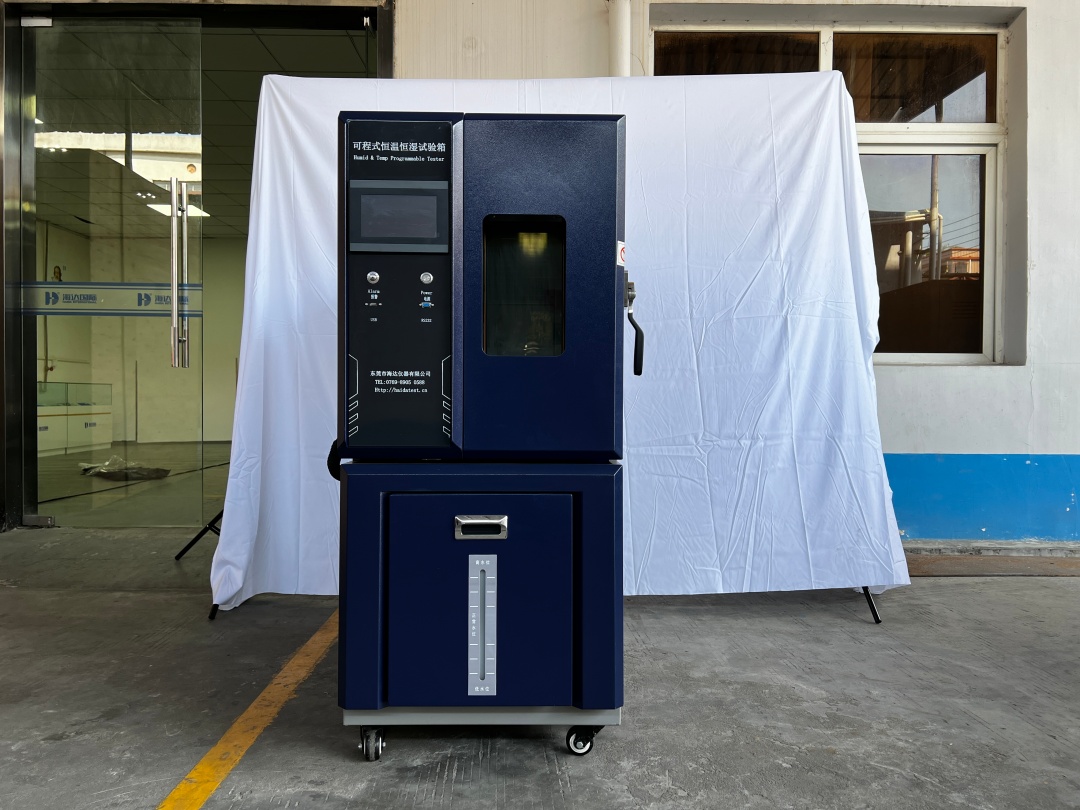

本次測試嚴格遵循 GB/T 2423.22-2016（環境試驗 第2部分：試驗方法 試驗N：溫度變化） 及 GB/T 2423.3-2016（試驗Cab：恒定濕熱試驗） 標準。為確保測試條件的精確與穩定，我們選用由高低溫試驗箱廠家——廣東海達儀器有限公司生產的HD-E702-100K40型號可程式恒溫恒濕試驗箱。該設備提供-40℃至+150℃的寬溫范圍及20%~98%RH的濕度控制，其±0.5℃的溫度偏差和0.01℃的高分辨率，完全滿足精密電子測試的需求。

三、具體測試參數與流程

1. 測試樣品： 搭載典型元器件（如BGA、QFP芯片、阻容器件）的待測PCB組裝板5塊。

2. 試驗設備： 海達儀器HD-E702-100K40可程式恒溫恒濕試驗箱。

3. 測試項目與具體參數：

項目A：溫度循環測試（評估焊點熱疲勞）

實驗參數：

高溫點：+125℃

低溫點：-40℃

高低溫停留時間：各30分鐘

升溫/降溫速率：按設備最大能力（約3℃/min升溫，1℃/min降溫）

循環次數：500次

實驗流程：

將不通電的PCB樣品放入試驗箱內樣品架上。

在控制器上編程，設定上述溫度循環曲線。

啟動測試，設備自動完成500個循環。

每100個循環后，取出樣品，在常溫下進行外觀檢查、電性能通斷測試和X射線檢測（檢查焊點裂紋）。

項目B：高溫高濕老化測試（評估PCB絕緣性及金屬部件腐蝕）

實驗參數：

溫度：+85℃

濕度：85%RH

持續時間：1000小時

實驗流程：

將PCB樣品放入試驗箱。

設定恒定溫濕度為85℃/85%RH，啟動測試。

在250h、500h、1000h時間點，分別取樣進行絕緣電阻測試（如500VDC下，線路間絕緣電阻需≥100MΩ）和表面檢查（觀察有無銅箔腐蝕、綠油起泡、白斑等）。

四、預期實驗結果與價值

通過上述嚴酷測試，可獲取關鍵的可靠性數據：

焊點可靠性數據： 記錄首次出現焊點微裂紋的循環次數，為優化焊接工藝（如錫膏配方、回流曲線）提供依據。

功能穩定性數據： 記錄高溫高濕環境下絕緣電阻的衰減曲線，評估PCB防潮設計及三防漆工藝的有效性。

失效分析： 對測試后失效的樣品進行切片分析，能精確鎖定失效模式（如IMC層過厚、孔銅斷裂等），從而指導設計改進。

選擇一臺性能可靠的高低溫試驗箱是執行此類測試的基礎。作為專業的高低溫試驗箱廠家，廣東海達儀器有限公司提供的設備以其精準的控制、穩定的性能和良好的用戶界面，確保了本測試方案數據的準確性與可重復性，助力企業筑牢產品品質防線。
