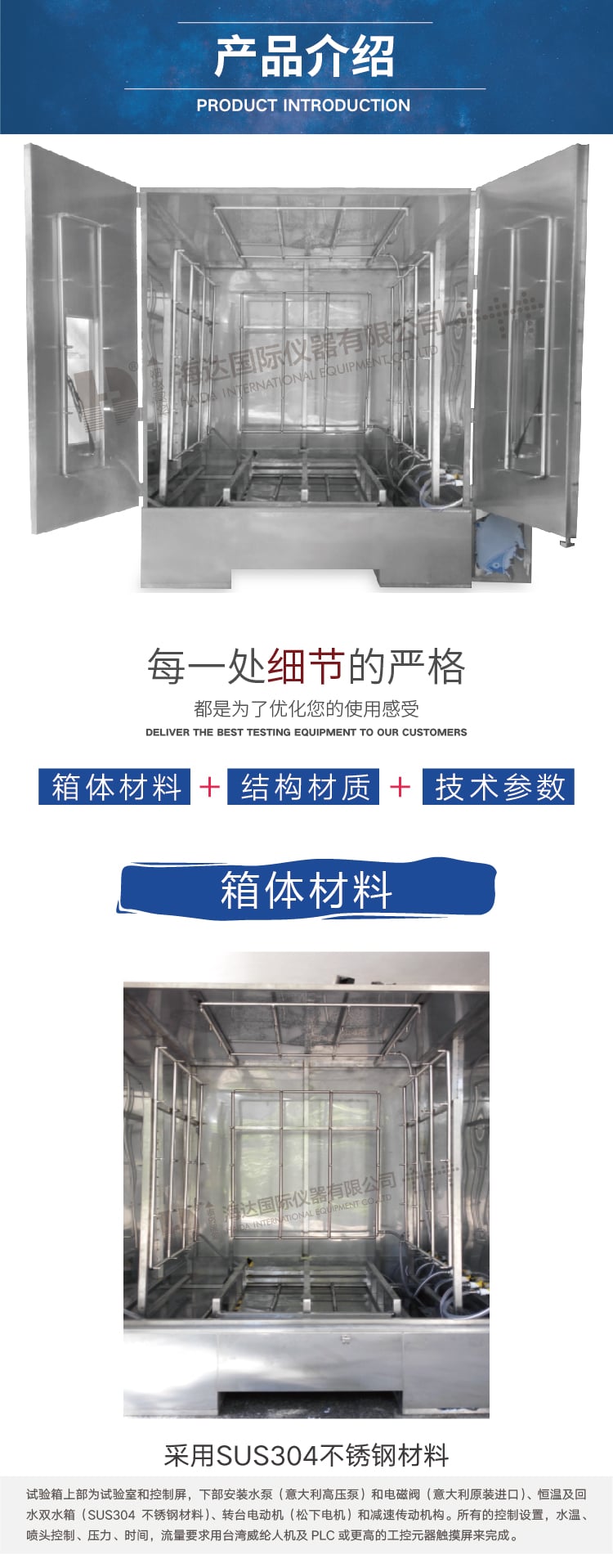

一、滴水試驗房產品介紹

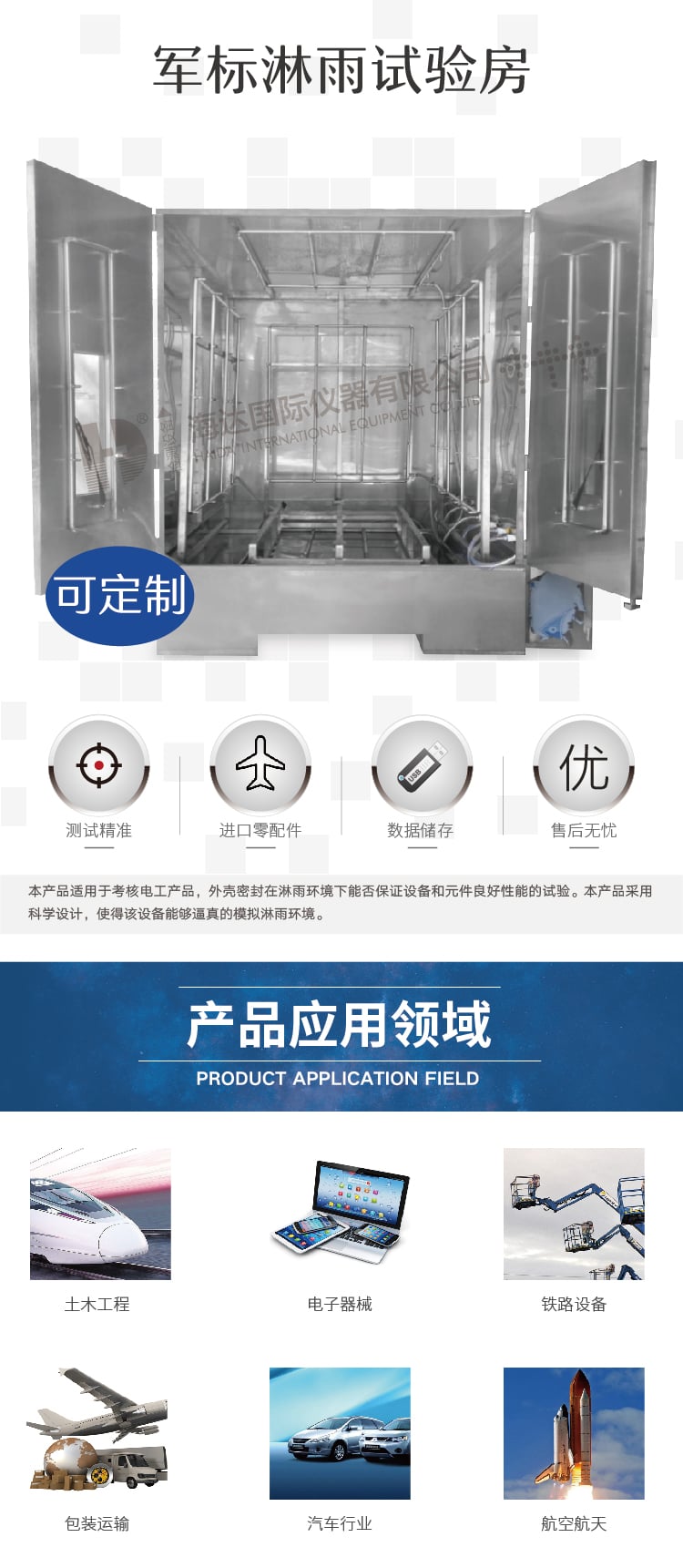

     海達儀器HD-E710淋雨試驗房，適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬滴水環境。

二、滴水試驗房符合標準

     IPGJB150.8A-2009 標準之程序III

三、滴水試驗房主要技術參數

1、內箱尺寸：2500×1500×2800（深×寬×高）

 外型尺寸3800X 1600X3500（深×寬×高）

2、試驗臺轉速：1 ~3可調

3、滴水箱： （1）1000X1000MM孔距20X20Mm，孔徑：0.6Mm

4.、滴水箱與被測樣品的距離：1000MM

5、滴水孔直徑：φ0 .4 （水滴直徑0.5-4.5MM）

6、噴水孔徑間距：20 MM

7、試驗時間：1-999,999min（可設定）

10、樣品溫度：高于常溫水10°

11、箱體采用方通做骨架，彩鋼板作為封板。

12、配有適中的樣品架（放樣品用）轉速可調，正方型：1000X1000MM

13、滴水試驗機降水量：1.7mm/min

14、控制系統：公司自主研發的Teelong控制系統。

四、滴水試驗房滴水要求

①　雨滴直徑范圍：0.5～4.5mm ；

②　雨滴均勻降落，使試驗臺面上樣品所有向上的表面在試驗期間能同時經受到雨滴；

③　具備從高1m處勻速降落的雨水且試驗持續時間大于15min的試驗?zāi)芰Γ?

④　噴嘴為方格噴霧點陣或其它交錯的點陣；

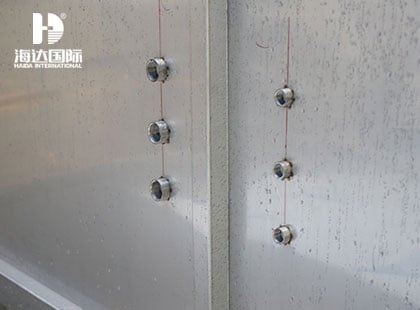

⑤　滴水箱采用真空設計，配以氧化合金鋁及高防銹不銹鋼材質構造，噴咀接觸位不銹鋼錐形設計，方便及時安裝及更換針咀；

⑥　直流電動升降馬達驅動，不銹鋼絲桿、滑輪導軌輔以鎖緊螺母升降裝置；

⑦　鋁合金和不銹鋼機身；

⑧　水箱邊框：工業合金鋁（表面氧化）；

⑨　水箱板：水箱采用USU304#不銹 (其中下封板有安裝針座的螺紋孔)；

⑩　水箱升降導軌：成型導軌、膠質滑輪導輪；

?　滴水孔徑：￠0.6mm和0.33Mm；

?　孔距：20mm；

?　降雨量：1.7mm/min，用戶自設定參數( 誤差：+0.2mm/min)；

?　試驗時間：0-999min （可設定及中央控制）。

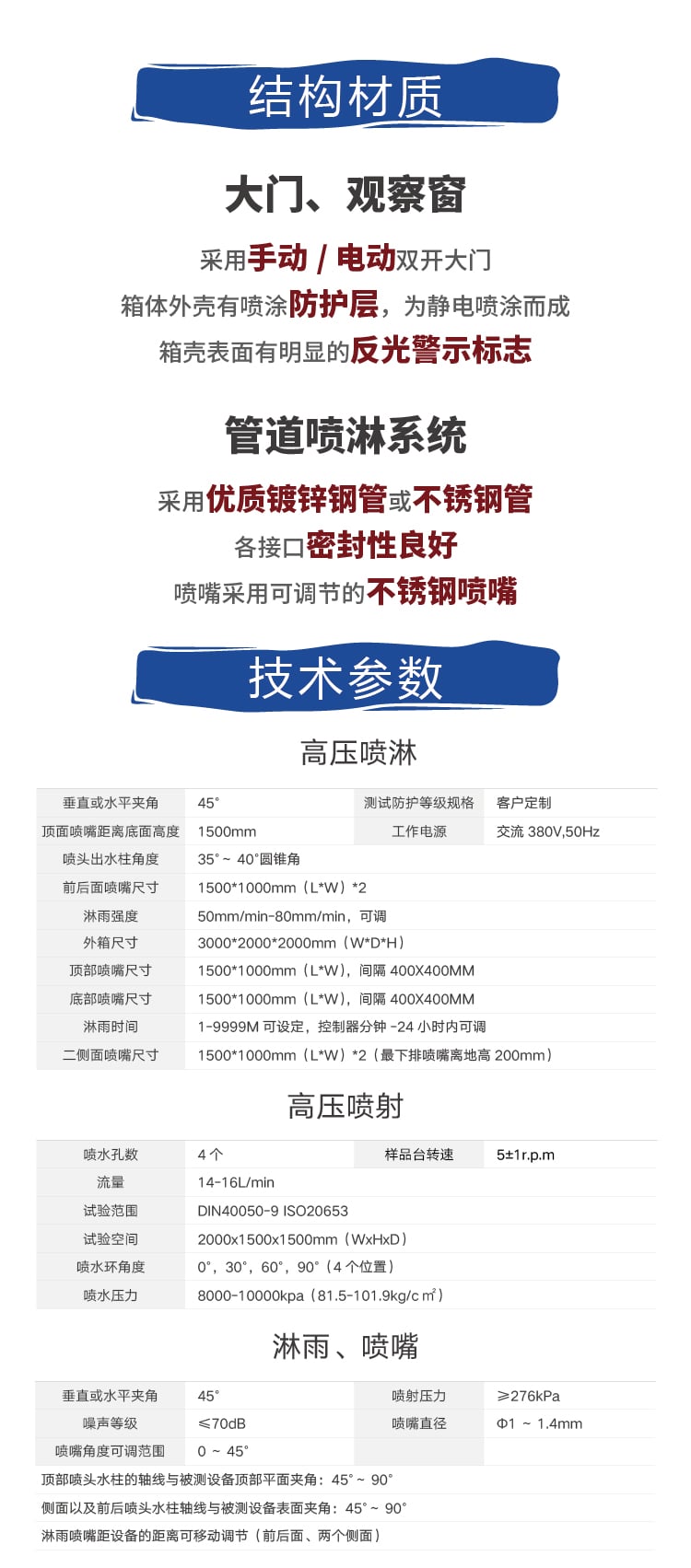

五、滴水試驗房結構材質

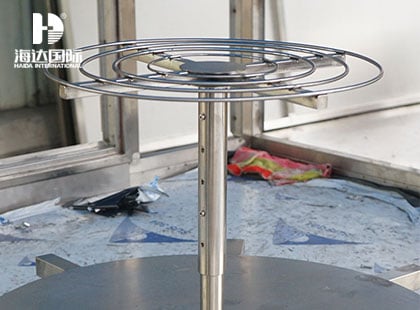

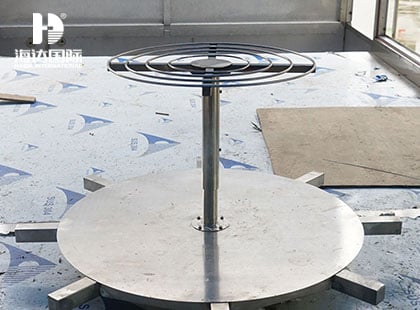

1. 可保證安裝在旋轉臺上的樣品的四個不同方向進行 要求的試驗；

2. 承載≥100Kg、安裝樣品的面積≥φ1200；

3. 轉速范圍：1～5rpm/min連續可調，可設定自動工作；

4. 試件最大尺寸：600mm×600mm×1800mm；

5. 淋雨板尺寸：W1000×D1000×H120mm；

6. 滴雨試驗室內部尺寸：W2500×D1500×H2800mm；

7. 外部尺寸：W3800×D1600×H2700mm；

8. 材料：靜電噴塑薄板外殼

9. 內體：304#；

10. 滴水盤：304#；

11. 旋轉臺面：304#；

12. 支架型材：304#；

13. 工作室門：平拉門，帶鋼化玻璃觀察窗；

14. 風機葉輪：鋁合金噴塑材料；

15. 風機：軸流風機；

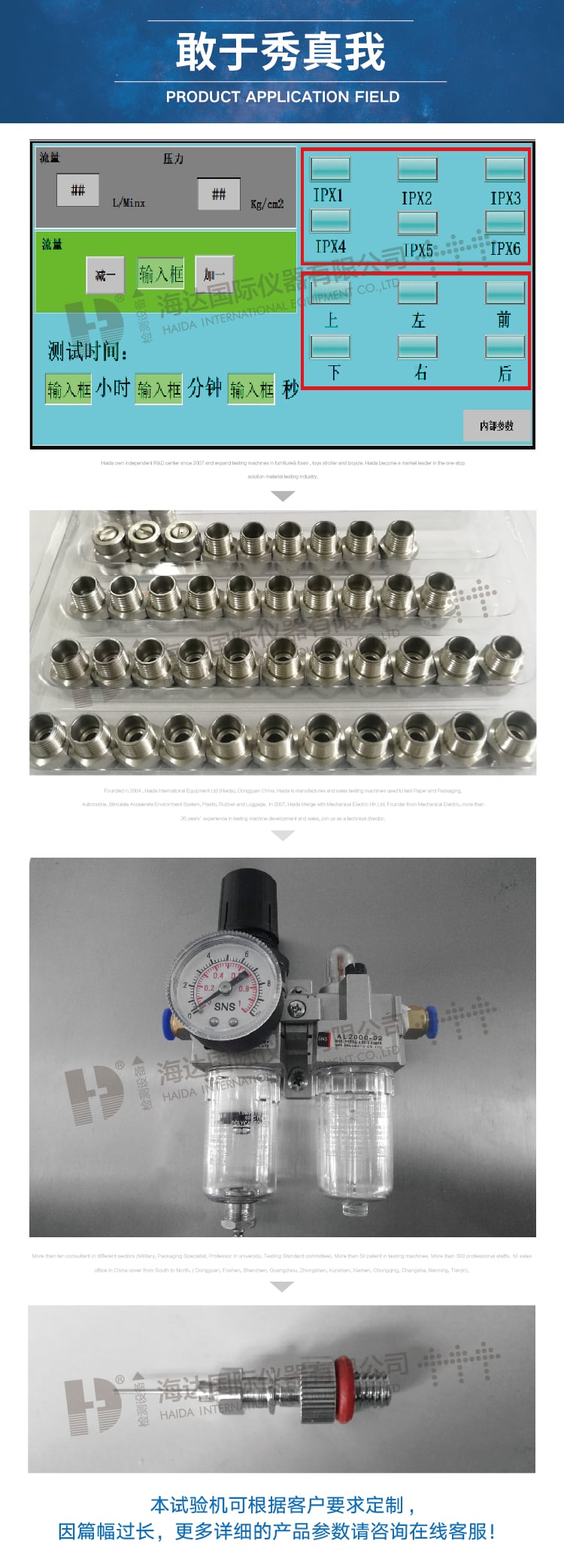

16. 控制器：顯示器 7"彩屏人機界面；

17. 運行方式：程序控制運行；單項手動控制運行；

18. 設定方式：觸摸式(壓電)；

19. 設定精度：時間：1秒，風速1米/秒；

20. 工作臺轉速：1rpm/min；

21. 控制方式：PLC、步進電機等控制；

22. 電源：AC380(1±10%)V (50±0.5)Hz 三相四線+保護地線；

23. 電源最大電流(A) 45 、功率(KW) 25 、重量 1500；

24. 安全裝置：漏電保護器、風機過熱、過流保護、缺水保護等。

六、滴水試驗房安全保護裝置

1、電源超載、短路保護

2、接地保護

3、缺水保護

4、報警訊響提示
