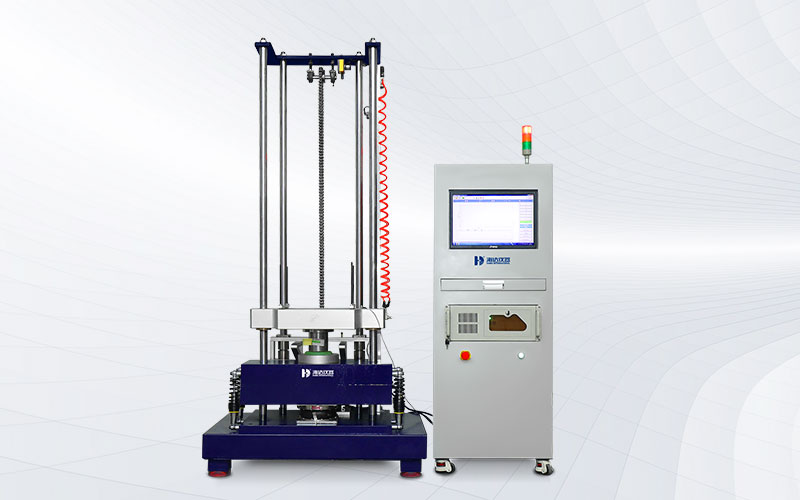

        機械沖擊試驗臺


      •
          產品型號：

        HD-G829


        •

      •
          生產研銷：

        廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港


        •

      •
          產品品牌：

        海達儀器


        •

      •
          出貨周期：

        7~15天


        •

      •
          咨詢熱線：

        陳經理 13544641555（微信同號）


        •
         點擊查看價格，咨詢在線客服












      • 產品性能介紹
        •

        Product detail parameters

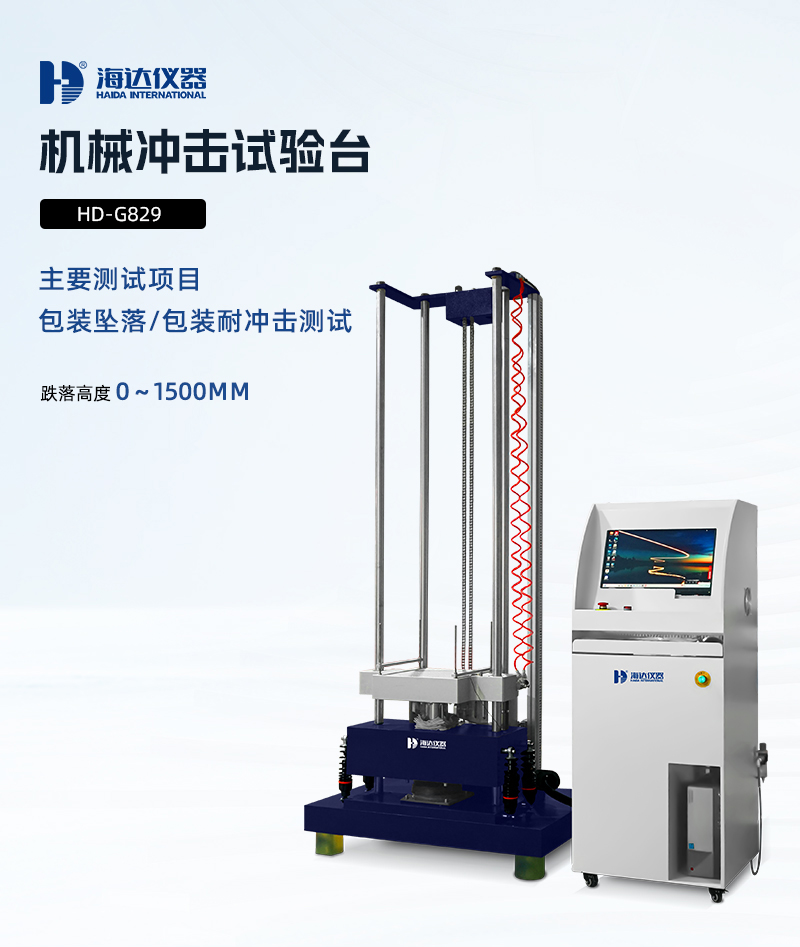

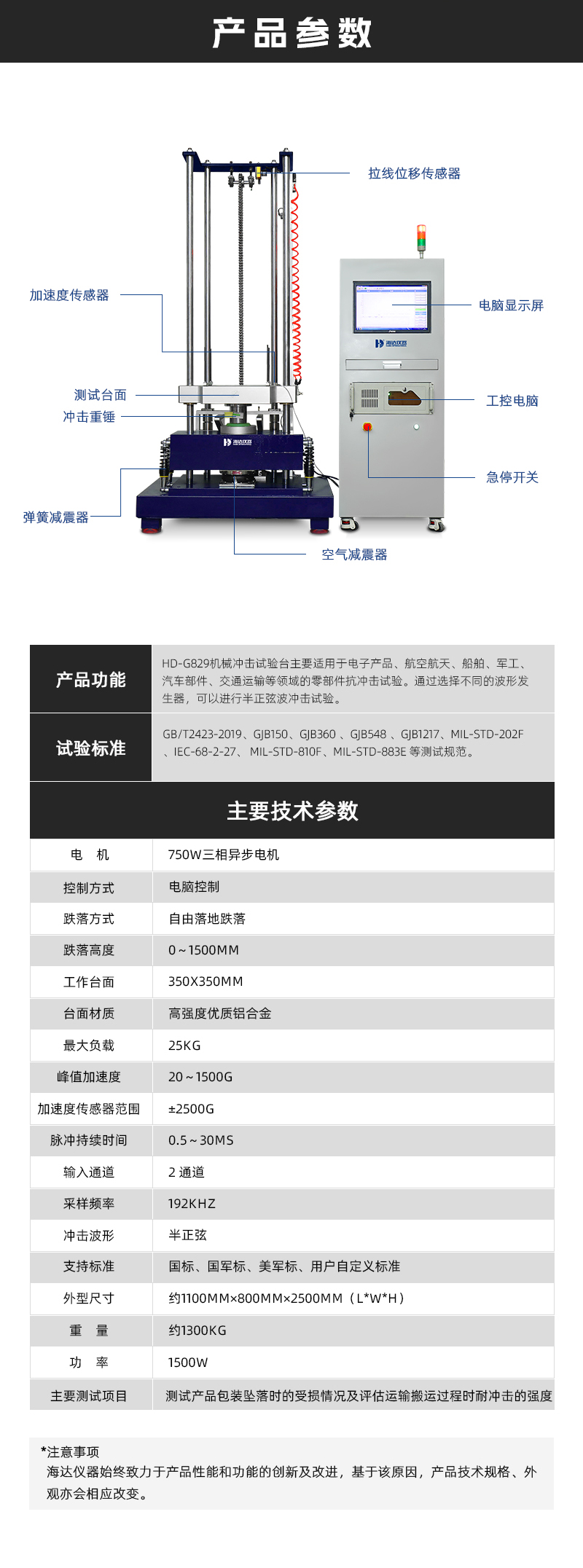

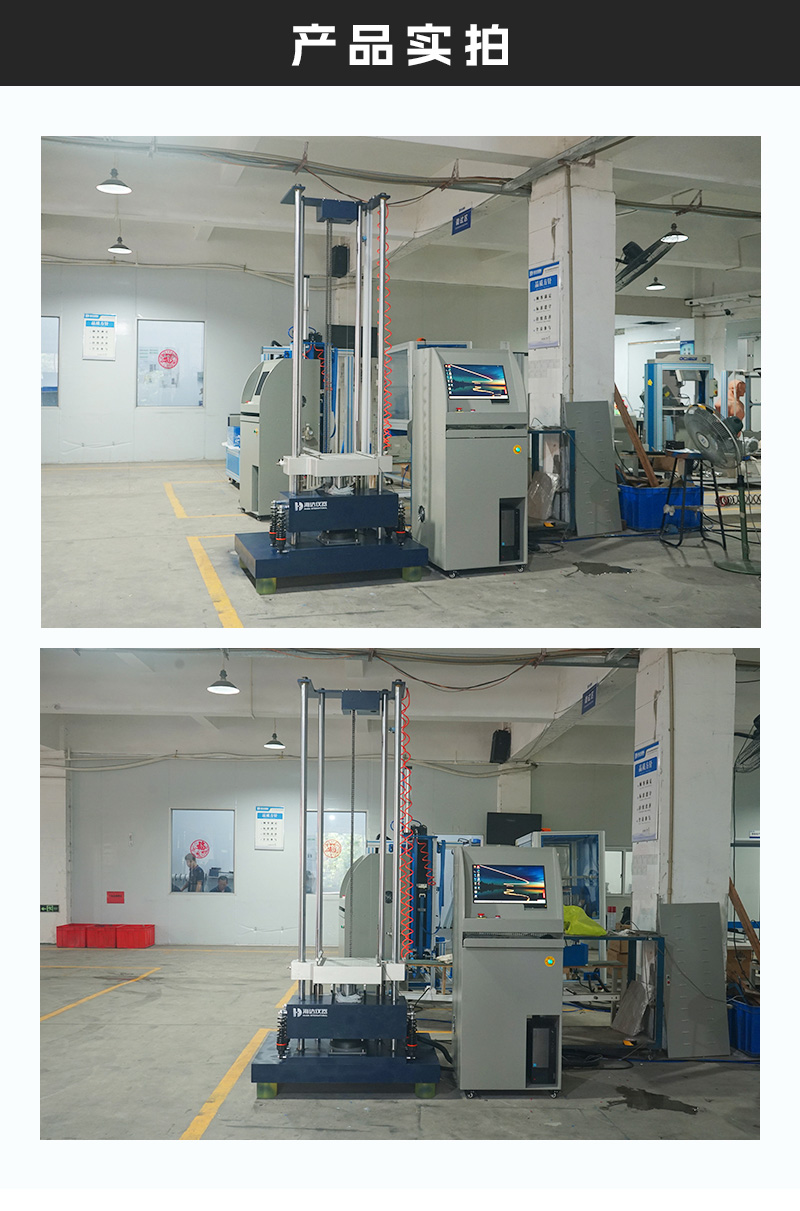

	2.HD-G829-機械沖擊試驗臺詳情頁_012.HD-G829-機械沖擊試驗臺詳情頁_022.HD-G829-機械沖擊試驗臺詳情頁_03




	一、機械沖擊試驗臺 產品功能


      海達儀器HD-G829機械沖擊試驗臺主要適用于電子產品、航空航天、船舶、軍工、汽車部件、交通運輸?shù)阮I(lǐng)域的零部件抗沖擊試驗。通過選擇不同的波形發生器，可以進行半正弦波沖擊試驗。








	二、機械沖擊試驗臺 主要技術參數












						指標






						參數










						電   機






						750W三相異步電機










						控制方式






						電腦控制










						顯示方式






						電腦顯示










						跌落方式






						自由落地跌落










						跌落高度






						0～1500mm










						工作臺面






						350x350mm










						臺面材質






						高強度優質鋁合金










						最大負載






						25kg










						峰值加速度






						20～1500g

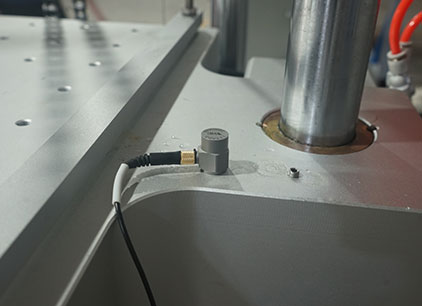

						加速度傳感器范圍






						±2500g










						脈沖持續時間






						0.5～30ms










						輸入通道






						2 通道










						采樣頻率






						192KHz










						輸入形式






						電壓、電荷










						電壓范圍






						-10V--+10V










						耦合方式






						AC、DC 、ICP










						沖擊波形






						半正弦










						通訊接口






						USB2.0










						支持標準






						國標、國軍標、美軍標、用戶自定義標準










						外型尺寸






						約1100mm×800mm×2500mm（L*W*H）










						重   量






						約1300kg










						電    源






						3∮ AC220V










						功    率






						1500W










						主要測試項目






						測試產品包裝墜落時的受損情況及評估運輸搬運過程時耐沖擊的強度












	三、機械沖擊試驗臺 操作原理




	海達儀器HD-G829機械沖擊試驗臺可對電子產品、航空航天、船舶、軍工、汽車部件、交通運輸部件作自由跌落抗沖擊試驗，配備拉線位移編碼器進行高度跟蹤，給出產品跌落高度對應抗沖擊的數據。









	四、機械沖擊試驗臺 試驗標準




	GB/T2423-2019、GJB150、GJB360 、GJB548 、GJB1217、MIL-STD-202F、IEC-68-2-27、 MIL-STD-810F、MIL-STD-883E 等測試規范。









	五、機械沖擊試驗臺 產品特點




	（一）硬件特點




	1．采用四立柱柱結構，底部使用實心鋼座，結構更加穩固，測試結果更加準確；

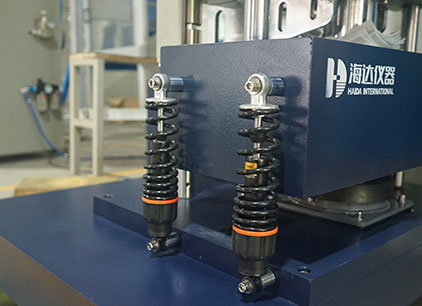

	2．4根液壓減震器、重型空氣減震器，減少沖擊產生的噪音與對場地的破壞；




	3．提升高度通過安裝在頂部上的位移編碼器組件測量，具有精度高、可靠性高，保證了沖擊的重復性；




	4．采用氣壓制動強力摩擦抱閘防二次沖擊制動功能，防止二次反彈；

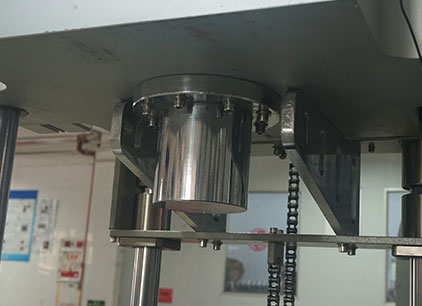

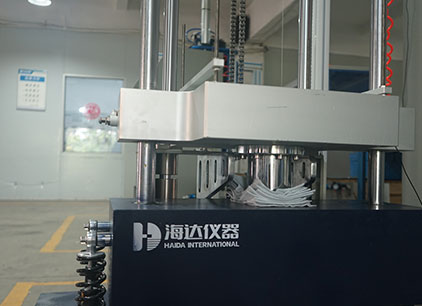

	5．半正弦波形發生器主要用工程橡膠制造或羊毛氈。由多種不同的厚度相互串聯，可以組成多種剛度，實現不同的沖擊脈沖寬度。




	（二）軟件特點




	1．電腦控制，可設置測試高度和跌落次數等數據，自動記錄并保存數據；




	2．行程限位保護、過載保護設計，保證操作安全。
