        槽紋儀


      •
          產品型號：

        HD-A840


        •

      •
          生產研銷：

        廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港


        •

      •
          產品品牌：

        海達儀器


        •

      •
          出貨周期：

        7~15天


        •

      •
          咨詢熱線：

        陳經理 13544641555（微信同號）


        •
         點擊查看價格，咨詢?cè)诰€客服












      • 產品性能介紹
        •

        Product detail parameters

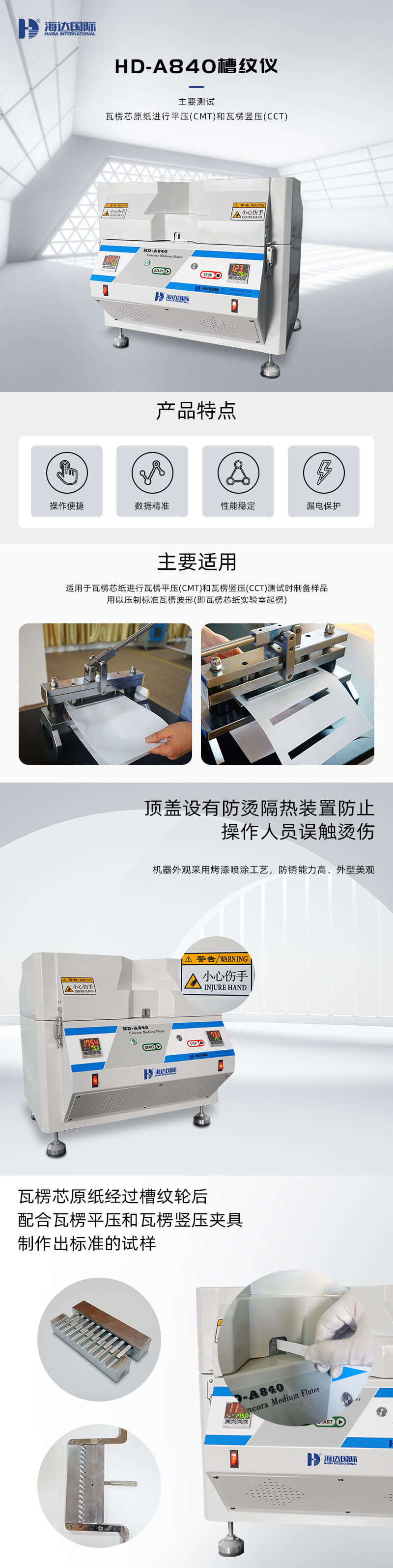

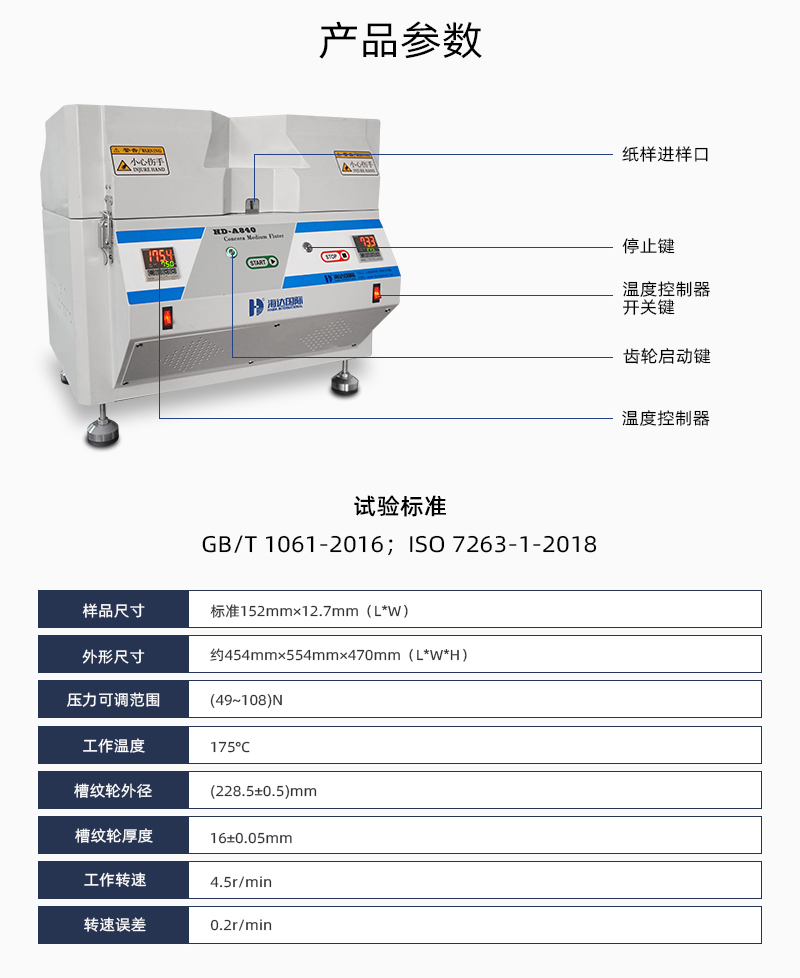

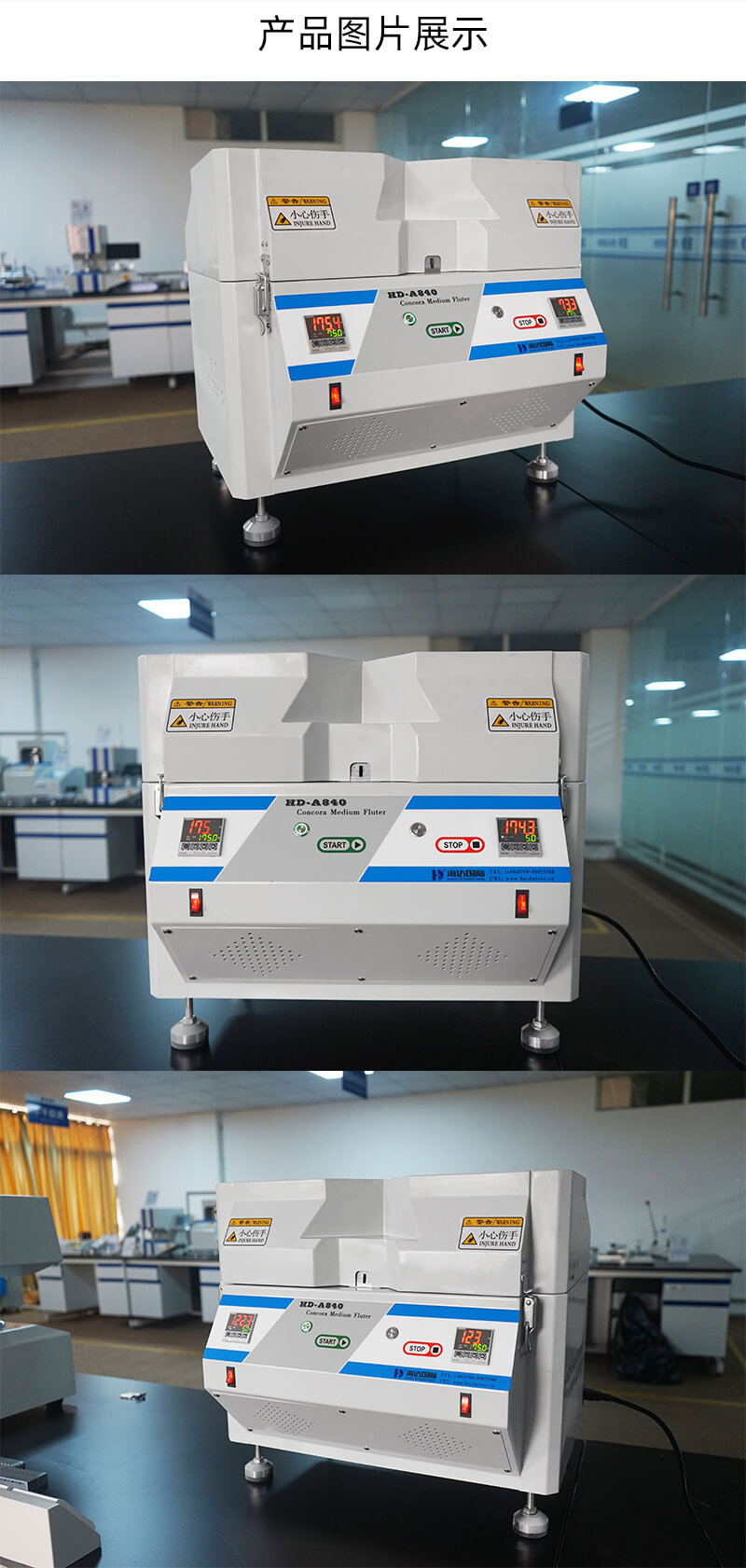

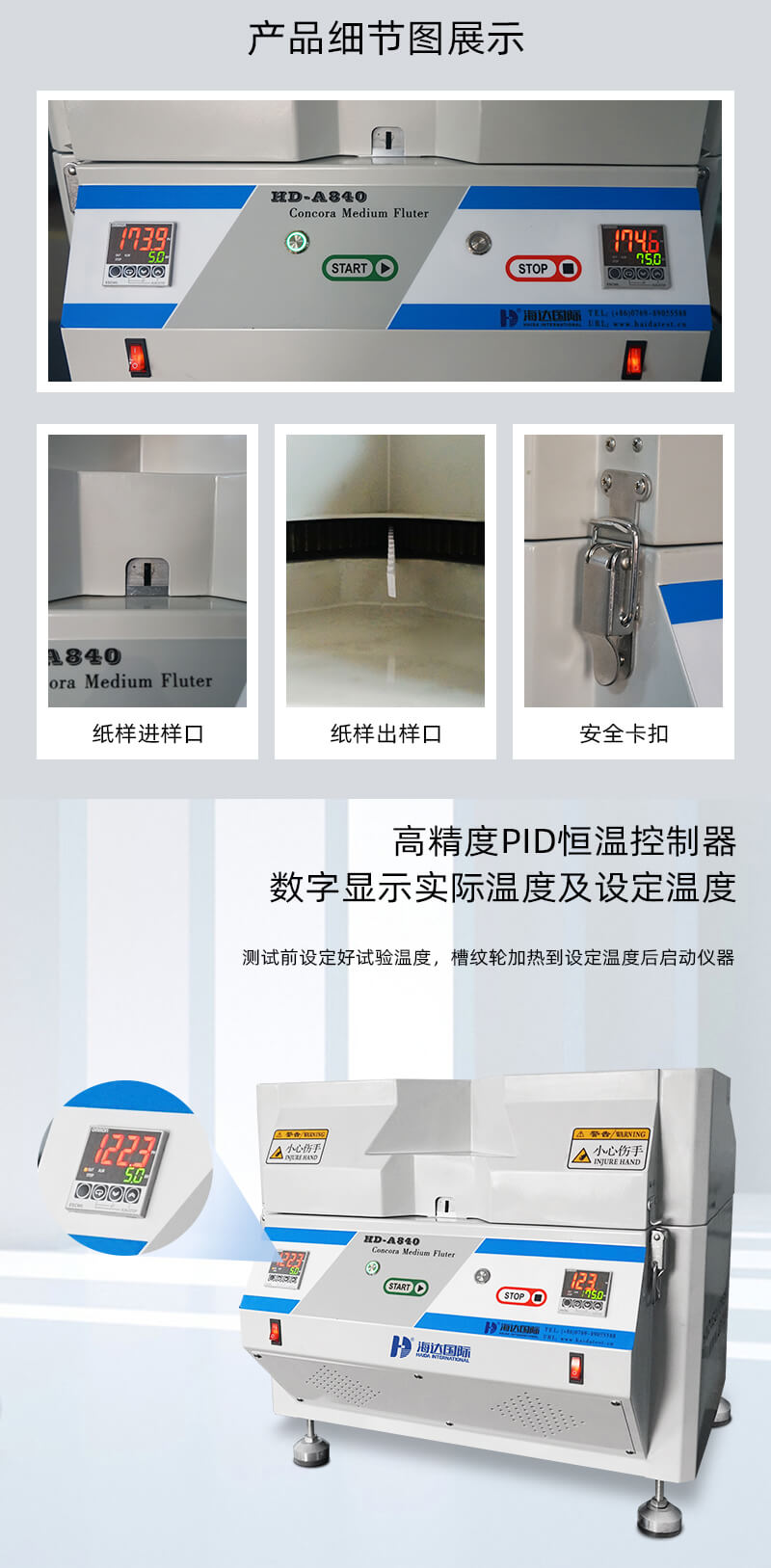

	2. HD-A840-槽紋儀詳情頁_012. HD-A840-槽紋儀詳情頁_022. HD-A840-槽紋儀詳情頁_032. HD-A840-槽紋儀詳情頁_04




	一、槽紋儀 產品功能




	        海達儀器HD-A840 槽紋儀又叫起楞器，適用于瓦楞芯紙進行瓦楞平壓(CMT)和瓦楞豎壓(CCT)測試時制備樣品，用以壓制標準瓦楞波形(即瓦楞芯紙實驗室起楞)。瓦楞芯紙起楞后配合壓縮試驗儀可測定瓦楞芯原紙的平壓強度(CMT)和豎壓強度(CCT)，屬專用、標準的試樣制備器具。










	二、槽紋儀 主要技術參數












						指標






						參數










						工作轉速






						4.5r/min










						轉速誤差






						0.2r/min










						工作溫度可調范圍






						(室溫～200) °C










						標準工作溫度






						175°C










						溫度顯示分辨率






						1°C










						溫度示值誤差






						±1%










						工作壓力可調范圍






						(49~108)N










						彈簧張力






						100N（可調）










						槽紋輪外徑






						(228.5±0.5)mm










						槽紋輪厚度






						16±0.05mm










						齒數






						84個










						齒形






						A型










						上牙半徑






						(1.5±0.1)mm










						下牙半徑






						(2.0±0.1)mm










						牙深






						(4.75±0.05)mm










						試樣






						適用于瓦楞芯原紙










						測試樣品尺寸






						標準152mm×12.7mm（L*W）










						儀器外形尺寸






						約454mm×554mm×470mm（L*W*H）










						重   量






						約60kg










						電   源






						1∮ AC220V










						整機功率






						約1.8kW










						主要測試項目






						瓦楞芯原紙進行平壓(CMT)和瓦楞豎壓(CCT)測試時制備樣品












	三、槽紋儀 操作原理




	測試前設定好試驗溫度，槽紋輪加熱到設定溫度后啟動儀器，沿著試樣入口放入瓦楞芯原紙，瓦楞芯原紙經過槽紋輪后壓制出標準瓦楞波形，配合瓦楞平壓(CMT)和瓦楞豎壓(CCT)夾具制作出標準的試樣。









	四、槽紋儀 試驗標準




	GB/T 1061-2016；ISO 7263-1-2018









	五、槽紋儀 產品特點




	（一）硬件特點




	1.海達儀器HD-A840 槽紋儀機器外觀采用烤漆噴涂工藝，防銹能力高、外型美觀；




	2.精加工S136槽紋輪，導熱性好、精度高、耐磨；




	3.儀器響應速度快，轉動誤差?。?



	4.槽紋輪與頂蓋設有防燙隔熱裝置，防止操作人員誤觸燙傷。




	（二）軟件特點




	1.采用高精度PID恒溫控制器，數字顯示實際溫度及設定溫度，超溫安全保護裝置；




	2.繼電器控制系統，操作便捷；




	3.漏電保護設計，保證操作安全。
